泵曲线可以全面、直观地展示出泵的性能。因此，选择一款流量扬程合适的泵是高效运作的关键，那么如何通过看泵的曲线来选购一款合适的产品呢？本文将详细为大家介绍如何看懂泵性能曲线。
虽然每个泵制造商提供的泵曲线图都不会完全相同，但如果能够理解泵性能曲线中各项参数的意义，就能根据厂家提供的泵曲线图进行简单的泵选型。
本文将详细讲解如何根据泵曲线图进行泵选型。
确定扬程和流量
正如上文所说，泵曲线图的Y轴代表扬程，X轴代表流量。

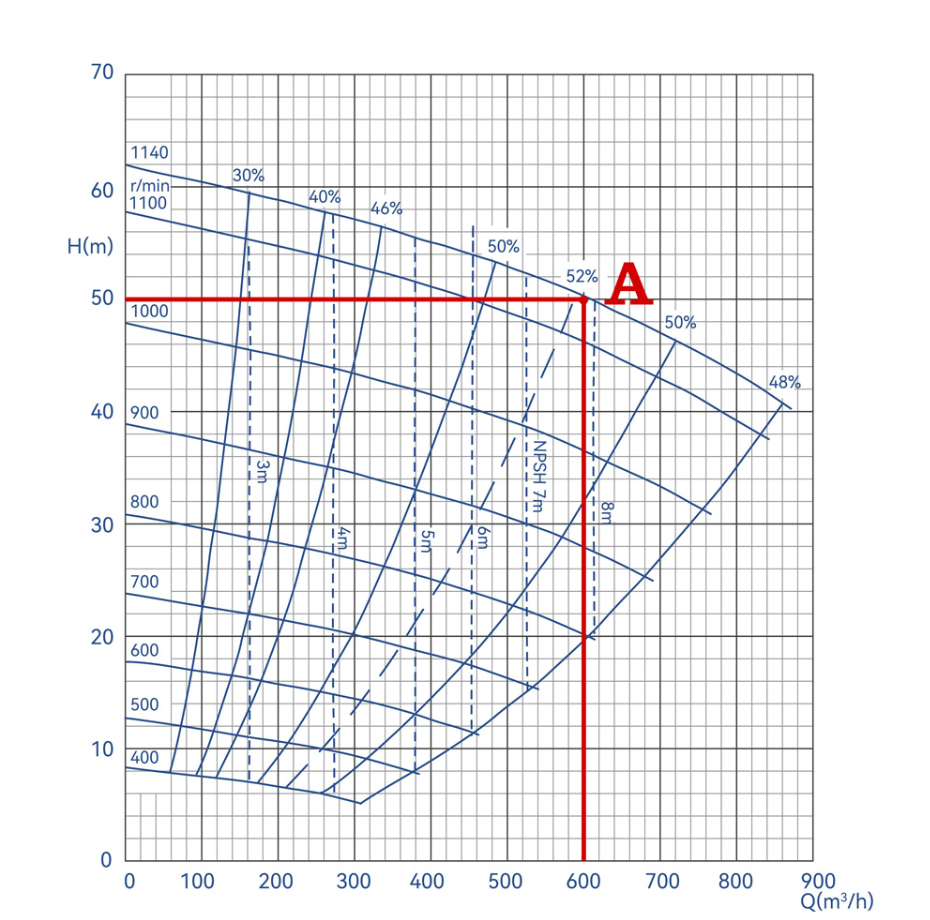

如图，泵送的扬程是50m，流量是600m³/h，此时，需要在泵曲线图中找到X轴为50，Y轴为600的交点。
确定泵的效率
泵性能曲线图中的效率用向上的曲线表示，用%表示效率。
根据现场需求，扬程与流量的交点为A点，根据图中所示，A点在52%效率范围附近，说明这是理想的选择，在此效率范围内，泵的效率最高，运行成本相对较低。
确定转速
在泵性能曲线图中，转速是向下的曲线。
因此，A点落在1140 r/min转速曲线附近，按照理论，1140 r/min就是理想的选择
确定NPSH
NPSH参数在泵选型时是一个重要的参数，NPSH数值是防止泵发生气蚀现象的一个重要指标。
NPSH
在泵曲线图中，NPSH是垂直于X轴的虚线。
我们可看到不同的位置，有不同的NPSH数值，在上述内容中我们已经提到NPSH有NPSHA（运行中实际需要的NPSH）和NPSHR（运行需要的最低NPSH），此时请注意，要保证NPSHA>NPSHR，才会确保泵不会发生气蚀。
我们已经确定了A点的位置，可看到A点在NPSHR为8m的范围附近，那么我们就能确定，在设计泵输送系统时，要保证NPSHA>8m，才能更好的防止气蚀发生。
除了看懂曲线，我们还要对介质（流体）进行一个基础的判断，介质（流体）的比重、粘度对于我们选择一款合适的泵至关重要。
- 比重
流体的比重会影响泵功率，比重越大，泵消耗的功率就越大。
根据流体比重与密度的关系，流体的比重越大，密度就越大。而当流体的密度增加时，泵系统输送流体的阻力就变大，泵系统就需要更大的功率来输送流体。
- 粘度
流体的粘度变化会影响泵的功率、流量和扬程。因此，当流体粘度增大时，泵就需要更大的功率来输送流体。
以上，就是关于泵性能曲线的基础介绍，如有需求还需据实际情况选型，强大泵业咨询热线18633935649，欢迎致电，我们将帮您选择更加合适的渣浆泵产品。
